电信设备抗震试验分析

2017-12-15

电信设备抗震试验分析

电信设备抗震试验要求


        地震是一种严重的自然灾害,强烈的地震可能在很短的时间内对各类设施造成极大破坏。根据《中华人民共和国防震减灾》的要求,工业和信息化部加强了对通信系统抗震防灾工作的重视。目前,在我国抗震设防烈度7度以上(含7度)地区公用电信网上使用的交换、传输、移动基站、通信电源等主要电信设备应取得电信设备抗地震性能检测合格证,未取得信息产业部颁发的电信设备抗震性能检测合格证的电信设备,不得在抗震设防烈度7度以上(含7度)地区的公用电信网上使用。


电信抗震试验分析


        抗震设防烈度为7~9度地区的主要电信设备的抗震性能的考核及评定可参考YD 5083-2005《电信设备抗地震性能检测规范》。

01


抗震试验方法



        电信抗地震性能考核一般推荐使用单轴激励方式,也可以采用多轴激励方式,考核输入波形采用正弦共振拍波或人工合成地震波。

       (a) 正弦共振拍波

        在电信设备抗震性能考核中,采用单轴正弦五拍波(如图1所示),每拍5周,间歇应该能够使设备的响应运动没有显著的叠加,振动持续时间应该相当于地震时间历程强部的持续时间(不少于20秒,如图2所示),其大小按下述公式计算:


图1 五周期的五个正弦拍波系列


        输入波形的加速度有水平向和垂直向之分,垂直向输入波形加速度为水平向的一半。如果电信设备垂直向固有频率高于20Hz,仅做两个水平向的抗震性能考核。

水平向输入加速度计算公式如下:

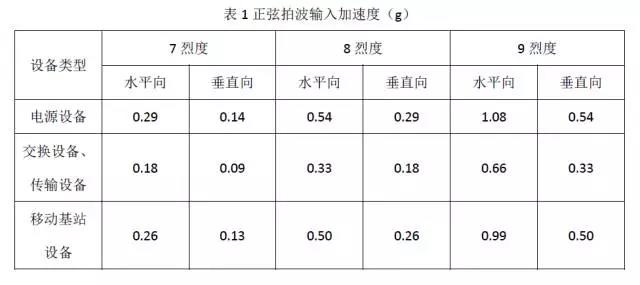

        k1、k2值可以根据YD 5083-2005表6.3.1-1取值,根据7、8、9度不同的烈度,ag的值根据表6.3.1-2取值。

        (a)人工合成地震波

        电信设备抗震性能考核也可采用人工地震波进行多轴激励,根据激励波加速度反应倍率(图3)得出要求反应谱(RRS),由计算机反演出人工合成地震波。其中RRS中的加速度值(见表2,阻尼比为3%)按照水平向、垂直向不同激励水平的地面输入波形加速度值与图3中的电信设备加速度反应倍率的乘积得到。人工模拟加速度时程的持续时间不少于30s,强震部分不少于20s。如果电信设备垂直向固有频率高于20Hz,仅做两个水平向的抗震性能考核。

图2 人工地震波


图3 激励波加速度反应速率


02


电信设备抗震性能评估



       从两个方面对电信设备抗震性能进行评定,即功能技术性能和结构性能。在7、8、9地震烈度作用下,被测设备结构性能和技术性能应满足下表2要求,抗震性能评为合格。


STIEE地震试验能力


        STIEE可靠性与绝缘事业部具备的SERVOTEST模拟地震振动系统能够提供电信设备抗震试验服务,该振动系统的主要性能参数如下:

台面尺寸:2.0m×2.0m

最大载重:2700kg

频率范围:0.1Hz~150Hz

波形:正弦扫波、正弦拍波、随机波、冲击、人工地震波

自由度:6个(沿三轴平动和绕三轴转动)

最大位移:X、Y、Z三个方向均为±150mm

最大加速度(满载):X、Y、Z三个方向均为±4.0g


如需了解更多信息,

请联系STIEE可靠性与绝缘事业部,

电话021-62574990-296。
