STIEE汽车试验室通过上汽L3试验室认可复评审

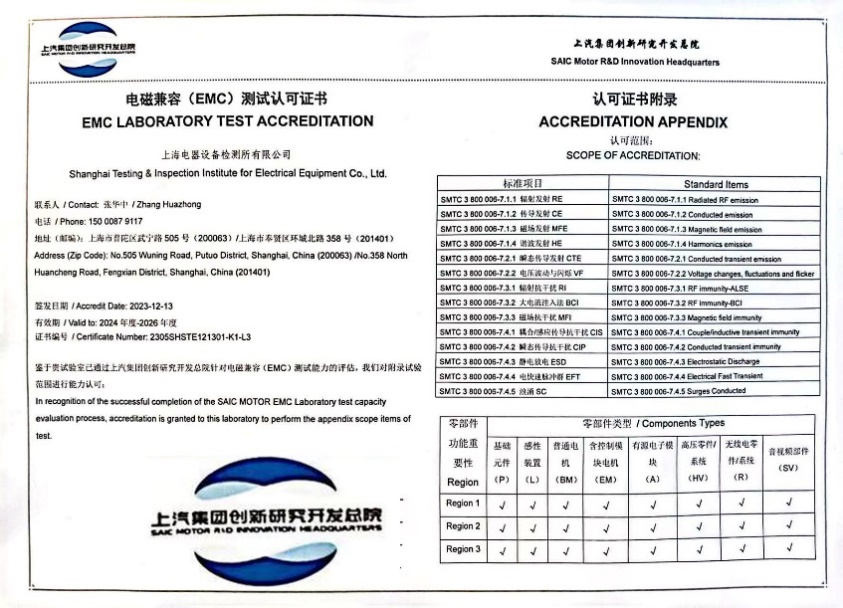

近日，上汽集团创新研究开发总院对上海电器设备检测所STIEE进行L3试验室认可现场复评审，STIEE顺利通过现场审核，可为上汽及其供应链提供汽车电气化产品的电磁兼容、环境可靠性、电性能等多个领域的全产品链测试服务与技术支持，协助上汽及其供应链管控产品品质。 STIEE于2015年首次获得上汽认可、2021年首批成为上汽V6版本认可的K1L3等级试验室后，此次复评审后STIEE继续列为上汽认可K1L3等级为期三年的试验室，授权范围包括基础元件（P）、感性装置（L）、普通电机（BM）、含控制模块电机（EM）、有源电子模块（A）、高压零件/系统（HV）、无线电零件/系统（R）、音视频部件（SV）等。 STIEE汽车产品检测试验室的整体实力、团队技术、试验室设备、服务质量、品质管控等方面得到上汽的充分肯定，STIEE也会借此持续完善管理体系、不断提升技术能力水平，为客户提供 优质的检验检测和计量校准服务，助力中国汽车产业高质量发展。

电力电子器件电热性能与可靠性试验室正式投运

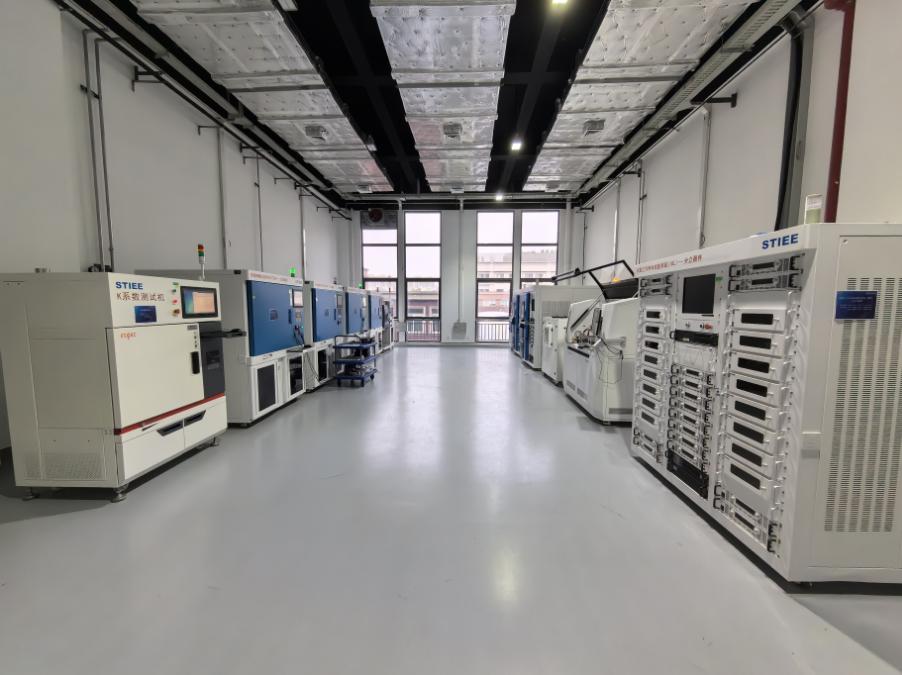

电力电子器件又称为功率半导体器件，是电力电子装置电能转换与电路控制的核心，其本质是利用半导体的单向导电性实现电源开关和电力转换的功能，具体用途包括变压、逆变、整流、斩波、变频、变相等，可以提高能量转换效率，减少功率损失。随着新能源发电、交直流输电、新能源汽车与充换电等重要应用领域，对核心电力电子器件的安全运行及服役寿命的需求显著增加，电力电子器件的可靠性正越来越受到重视。为保障电力电子产业高质量发展，助力电力电子装备的质量提升和安全应用，上海电器设备检测所有限公司风光储电力电子应用检测服务产品线完成了电力电子器件电热性能与可靠性测评技术研究及能力建设。本试验室支持多材料多封装的器件测试，测试能力包括静态参数测试、动态参数测试等电参数测试，稳/瞬态热阻抗测试，功率循环测试（PC）、间歇寿命测试（IOL）、高温反偏测试（HTRB）、高温栅偏测试（HTGB）、高温高湿反偏测试（H3TRB）、高加速应力测试（HAST）等通电可靠性测试，高温存储、低温存储、温湿度存储等非通电可靠性测试，器件失效分析以及国内领先的工况条件下电热性能与可靠性测试能力。电力电子器件可靠性测试试验室电力电子器件电参数及工况条件测试试验室典型测试系统：静态参数试验系统静态参数指器件本身固有的，与其工作条件无关的相关参数。静态参数测试又叫稳态或者直流状态测试，施加激励(电压/电流)到稳定状态后再进行的测试。可以测试的典型静态参数包括：阈值电压（VGE(th)/VGS(th)）、阻断电压（VCES/Vdss）、击穿电压（V(BR)CES/V(BR)DS）、饱和压降/导通电阻（VCEsat/ RDS(on)）、输出漏电流（ICES/IDSS）、栅极漏电流（IGES/IGSS）、输入/输出/反向传输电容（Cies /Coes/Cres）、栅极电荷（Qg、Qg(th)） 、栅极内阻（rg/rgss）、转移特性曲线IC-VGE、输出特性曲线IC-VCE、 CV曲线、Qg曲线等，最大测试能力：3kV/1.5kA。。静态参数试验系统配套使用高低温冲击测试机功率循环试验系统（PC）功率循环试验可以通过外部负载电流通和关断来模拟器件实际应用的结温波动过程，并通过一定程度的加速老化以提前暴露器件封装的薄弱点，是考核功率器件封装可靠性最重要的可靠性测试，可用于进行器件寿命模型建立和寿命评估，。最大测试能力：3kA，满足的测试标准有：JESD22-A122、IEC 60749-34、AQG 324 2021等。功率循环试验系统工况条件下电力电子器件电热参数与可靠性测评——电热参数l 主要测试内容：– 能够在贴近器件实际电路状态及运行条件下，提取被测器件的导通压降、开关损耗、热阻抗（含双界面法）三方面特性参数特性曲线。– 提取工况下三方面特性参数及概率分布区间，作为可靠性计算软件的输入条件，可用于器件选型和国产替换验证，以及对器件数据手册的补充完善。工况条件电力电子器件关键电热参数测试平台工况条件下电力电子器件电热参数与可靠性测评——可靠性• 主要测试内容：– 模拟电网/负载特性和动态电气应力，被测器件贴近实际运行工况，且工况条件可自由编程，模拟工况包括并网工况（含高低电压穿越、过欠频、谐波注入等暂态工况）– 能够反映装置完整控制功能，模拟外部环境温度、散热特性– 可复现器件极端工况下的短时失效过程，或器件实际工况下的疲劳老化过程– 对器件施加工况条件下的应力状态，并集成器件老化状态监测系统– 能够在线或半离线监测器件的导通压降，器件热阻抗，以及壳、散热器等多个位置特性，从而间接反映芯片、焊接线、导热层、焊接层的健康状态– 结合具体应用工况可刻画器件短时可靠性安全运行域，或对器件长时可靠性（老化及寿命）进行加速验证工况可靠性测试平台失效分析具备缺陷分析、X-RAY检测、超声波扫描、切片分析、显微结构、成分分析等能力。失效分析测试服务流程失效分析测试实例我们的服务电力电子器件试验室已具备先进的电力电子器件检测技术和检测设备。除提供面向基础标准和产品标准的检测能力（详见表1），及器件失效后的诊断服务，也提供定制化的工况测评服务。本试验室将配合现有大功率电力电子装置和系统测试平台，进一步提供其核心电力电子器件的综合性能测评服务，致力于为客户提供精准、可靠、多元的全链条一站式测评服务。表1 测试标准能力序号标准号标准名备注1GB/T29332-2012 半导体器件 分立器件 第9部分：绝缘栅双极晶体管(IGBT) 具备CNAS资质2IEC60747-9:2007 半导体器件 分立器件 第9部分：绝缘栅双极晶体管(IGBTs)具备CNAS资质3IEC60747-9:2019 半导体器件 第9部分：分立器件 绝缘栅双极晶体管(IGBTs) 具备CNAS资质4IEC60749-5:2017 半导体器件 机械和气候试验方法 第5部分：稳态温湿度偏置寿命试验 具备CNAS资质5IEC60749-34:2010半导体器件 机械和气候试验方法 第34部分：功率循环 具备CNAS资质6GB/T4023-2015半导体器件 分立器件和集成电路 第2部分：整流二极管 具备CNAS资质7IEC60747-2:2000 半导体器件 分立器件和集成电路 第2部分：整流二极管 具备CNAS资质8IEC60747-2:2016半导体器件 第 2 部分：分立器件 整流二极管 具备CNAS资质9IEC60749-23:2004+A1:2011 CSV 半导体器件 机械和气候试验方法 第23部分：高温工作寿命 具备CNAS资质10GB/T4937.4-2012半导体器件 机械和气候试验方法 第4部分：强加速稳态湿热试验（HAST）具备CNAS资质11IEC60749-4:2002 半导体器件 机械和气候试验方法 第4部分：强加速稳态湿热试验（HAST） 具备CNAS资质12AQG324Qualification of Power Modules for Use in Power ElectronicsConverterUnits in Motor Vehicles具备测试能力13IEC60747-8:2010半导体器件 分立器件 第8部分：场效应晶体管具备测试能力14AEC-Q101Rev E 2021FAILURE MECHANISM BASEDSTRESS TEST QUALIFICATION FOR DISCRETESEMICONDUCTORSIN AUTOMOTIVE APPLICATIONS具备测试能力15JESD22-A122A· 试验方法A122A电源循环具备测试能力

中国机器人检测认证联盟扫地机器人CR认证技术专家组会议成功召开

会议概况2020年8月18日，中国机器人检测认证联盟扫地机器人CR认证技术专家组会议在国家机器人检测与评定中心（总部）单位上海电器科学研究所（集团）有限公司（以下简称“上电科”）成功召开。此次会议由来自科沃斯机器人股份有限公司、北京石头世纪科技有限公司、iRobot Corporation、莱克电气股份有限公司、江苏美的清洁电器股份有限公司、青岛塔波尔机器人技术有限公司（海尔扫地机）等扫地机器人企业，苏州大学相城机器人与智能装备研究院（国际电工委员会IEC TC59 WG16召集人单位）、中国家用电器研究院、上海市质量监督检验技术研究院、苏州市产品质量监督检验院等科研机构与通标标准技术服务（上海）有限公司、德凯质量认证（上海）有限公司、等检测认证机构及中科院沈阳自动化研究所、工业和信息化部计算机与微电子发展研究中心（中国软件评测中心）等中国机器人检测认证联盟成员单位，共25位专家出席本次会议。会议由上电科机器人中心副部长朱晓鹏主持，并向与会领导及各成员单位代表的到来表示欢迎。朱晓鹏先生首先介绍中国机器人CR认证的成立背景、认证体系及规划和已取得的成果，强调扫地机器人CR认证为推优性认证，聚焦消费者核心专注点，打造扫地机器人高端品质认证，并对后续认证工作计划及推广进行说明。工业技术服务部副总经理肖鹰对工信部扫地机器人绿色评价的背景及申请流程进行详细介绍，并指出在实施过程中采信CR认证结果。上电科机器人中心服务机器人项目组技术经理陈文皓主讲了《扫地机器人通用技术规范》及《扫地机器人CR认证实施规则》文件内容。本次会议中，各位专家重点就技术规范和实施规则中关键问题点进行了充分的讨论并达成了一致的意见。会议成果本次会议成立了扫地机器人CR认证技术专家组，单位成员分别来自科研院所、国内外检测认证机构、机器人企业等。经过技术专家组的充分讨论与审议，与会专家对以下内容达成共识：（1）范围：适用于家用和类似用途干式清洁机器人（多功能用途机器人的干式清洁功能可参考使用）。（2）评价方法：包括基础项目及分级项目中的评价项目及其名称、评价要求、分级限值、试验方法。（3）测试条件与测试方法：添加分级项目测试的模式选择、产品预处理方法等要求，修改碰撞安全的测试方法。（4）实施规则附件3产品描述：元器件清单保留控制器，并修改名称为主控板，考虑增加软件版本等信息。会后起草组将根据专家意见进行处理，于近期发至专家进行审核并备案。扫地机器人CR认证为产品推优式认证，可作为消费者产品选购的重要依据，有助于扫地机器人企业将智能化技术融入扫地机器人产品以打造高端品牌，促进扫地机器人市场良性竞争，对于扫地机器人产业的健康发展将产生积极影响。参会企业名单：单位上海电器科学研究所(集团)有限公司上海电器设备检测所有限公司上海添唯认证技术有限公司添唯检验检测（江苏）有限公司科沃斯机器人股份有限公司莱克电气股份有限公司iRobot Corporation山东浩睿智能科技有限公司北京石头世纪科技有限公司江苏美的清洁电器股份有限公司青岛塔波尔机器人技术有限公司（海尔扫地机）上海高仙自动化科技发展有限公司苏州苏相机器人智能装备有限公司（苏州大学相城机器人与智能装备研究院）中国家用电器研究院工业和信息化部计算机与微电子发展研究中心（中国软件评测中心）中国科学院沈阳自动化研究所芜湖赛宝机器人产业技术研究院有限公司上海市质量监督检验技术研究院苏州市产品质量监督检验院通标标准技术服务（上海）有限公司德凯质量认证（上海）有限公司

知名传感器制造商SICK通过TILVA 功能安全符合性评价

2020年8月4日，上海添唯认证技术有限公司（以下简称“TILVA”）为广州市西克传感器有限公司（以下简称“SICK”）自主研发的TIM781S-2174104、TIM361S-2134101型号安全激光扫描仪颁发了ISO 13849 / GB 16855 功能安全符合性证书。功能安全是指避免由系统功能性故障导致的不可接受的风险，它关注的是系统发生故障之后的行为，其目标就是当系统发生故障后，将系统进入安全的可控模式，避免对人身、财产造成伤害。关于SICKSICK作为全球制造业著名的厂商之一，长期深耕工厂自动化及物流自动化领域，致力于为用户提供智能传感器和传感技术解决方案。随着AGV，服务机器人的普及，作为实现导航和避撞的核心部件激光扫描仪也逐渐收到业界的关注，作为全球光学传感器件专业厂商，SICK安全激光扫描仪在行业中有着广泛而深入的应用。本次通过功能安全认证的产品TIM781S-2174104和TIM361S-2134101，属于完整、可扩展的2D LiDAR 传感器产品组合，可将智能现场评估和测量数据输出集于一台设备中，既能在定义范围内采集有关目标存在的数据，又可输出扫描区域的精确测量数据。产品构型紧凑，可精简移动应用所需的传感器数量，主要适用于移动式平台导航、自动导航车(AGV) 和移动式服务机器人，并能够为这些应用提供定位和防撞支持。由此，用户能够针对应用优化开发定制的解决方案。技术咨询、认证及培训2016年，在国家发展改革委、国家工信部、国家标准委、国家认监委等部门共同指导下，中国机器人产品CR认证制度正式建立。TILVA作为上海电器科学研究所（集团）有限公司的全资子公司，成为国家认监委授权的中国机器人产品CR认证指定认证机构，为国内外机器人产品提供一站式认证服务。上电科作为国家机器人检测与评定中心（总部），针对机器人功能安全问题进行了深入分析和研究，发挥自身功能安全专业技术能力和经验方面的优势，助力自主品牌机器人精准把握国内外安全标准要求及用户在功能安全方面的需求，充分减小法规风险、满足用户需求，提高自主品牌机器人综合市场竞争力。目前，国评中心针对机器人整机（工业机械人、AGV、服务机器人等）、机器人安全相关零部件（安全激光传感器、安全逻辑控制模块、控制器、安全驱动调速系统等）、机器人系统集成（工业自动化产线/智能制造车间、服务机器人商业环境应用等）推出了技术咨询、认证、培训等全系列功能安全技术服务。

国网标准化定制低压开关柜助推成套行业健康发展

为全面提升低压配电网设备标准化水平，上海电器设备检测所有限公司配合国家电网有限公司编写了《国家电网有限公司配电网设备标准化设计定制方案 0.4kV低压开关柜分册》和《标准化定制低压开关柜检测规范》，一起助推成套行业向着高质量、标准化的方向健康发展。 低压开关柜的标准化设计主要体现在：统一结构方案、精简主母线电流规格、统一柜体并柜要求、统一一二次电缆接口、土建接口以及柜内其他配置。标准化柜的检测与国标（GB/T 7251.12-2013与GB/T 15576-2008）也不完全相同，例如动态响应、涌流等项目提高了判定要求，新增了回路电阻测试、电弧故障试验以及投切试验。标准化柜测试项目汇总如下：低压开关柜补偿柜标志标志布线、操作性能和功能布线、操作性能和功能提升提升机械操作机械操作机械试验机械试验成套设备的防护等级成套设备的防护等级电气间隙和爬电距离电气间隙和爬电距离电击防护和保护电路完整性电击防护和保护电路完整性介电性能介电性能回路电阻测试温升验证温升验证电磁兼容性（EMC）电磁兼容性（EMC）功能试验功能试验工频过电压保护试验短路耐受强度电容器涌流试验电弧故障试验电容器动态响应时间测试耐腐蚀性电容器投切试验外壳热稳定性验证电容器放电试验绝缘材料耐受内部电效应引起的非正常发热和着火的验证整柜噪音测试/抑制谐波或滤波功能验证（适用于有抑制谐波或滤波功能的装置）/通电操作试验/缺相保护试验（适用于有缺相保护的装置）/短路耐受强度/耐腐蚀性/外壳热稳定性验证/绝缘材料耐受内部电效应引起的非正常发热和着火的验证工业服务事业部
