跟踪CISPR标准发展战略,国内首推30MHz以下电波暗室场地确认测量服务

2017-04-07

跟踪CISPR标准发展战略量服务


国内首推

30MHz以下电波暗室

场地确认测量服务

在智能化时代,电子产品成了当今人们必不可少的生活用品,而随之而来的电磁干扰问题引起了广泛关注,越来越多的产品工作频率在向高频的方向发展的同时,也同时向低频方向发展,因此,CISPR在几年前就开始研究9kHz~30MHz辐射骚扰测量方法。

2012年CISPR开始对测试频率低于30MHz的测试场地(包括半电波暗室SAR和开阔试验场OATS)的场地确认技术进行研究,到目前为止,场地测试的方法已经形成,新版cispr标准即将发布。

待新版标准发布后,满足30MHz以下的场地确认测量是电波暗室申请CNAS认可的必备条件。


背景信息


        新版的CISPR 16-1-4 (201X) 标准中即将增加30MHz以下EMC测试场地的场地确认方法,该方法使用环天线进行场地确认。

环天线法基本描述如下:

针对 9kHz~30MHz频段的EMC测试场地性能确认;


测试静区5个位置,环面XYZ-3轴,共计15个测试数据;


环天线基于CISPR/A/1106/DC中给定的EUT测试方法,故场地确认时天线高度亦固定为1.3m,不进行升降;


基于NEC仿真60cm环天线,馈入点朝下离地面较近,给出标准理论值;


将实测值与标准中给出的理论值进行比较和统计,若满足两者差值△落在±4dB,则可判定场地符合要求。


STIEE

EMC 场地确认测试服务

        上海电器设备检测所(STIEE)的EMC场地确认测试团队(同时又是ARCS认可工程师)基于原有的场地确认测试经验,并通过与奥地利研究中心(ARCS)专家共同研究探讨、多方实践,形成了一种精确、高效、符合标准的测量装置和方法,在国内率先开始专业的场地确认测试服务。

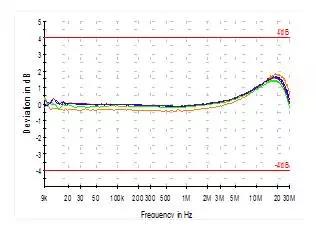

环天线法现场测试和测试结果曲线-示例

STIEE

    30MHz以下环天线法场地确认测试的特点:

1

国际的测试水平和专业测试设备

        STIEE经过ARCS的技术培训、测量程序培训及测量设备引进后,已对国内几百家电波暗室及屏蔽室进行了专业的场地确认测试。

现场测试

2

拥有CNAS认可资质,

出具CNAS和CMA报告

        通过实验室国家认可委员会CNAS的审查和认可,出具CNAS和CMA认可的报告。


CNAS 和CMA证书

3

基于IEC/CISPR/A/WG标准制修订实质性参与、掌握标准测量实质,站在场地确认测试方法研究的最前沿,并随时追踪国际标准最新动态

        STIEE是全国无线电干扰标准化技术委员会总会(TC79)秘书处挂靠单位,对口国际技术委员会IEC/CISPR。STIEE的场地测量专家也是IEC/CISPR/A的标准制修订工作组注册专家,实质性参与CISPR/A的标准制修订工作。STIEE通过标准的制修订工作,硬件的配置,技术的起高点,检测资质等各方面的优势,具有了非常有竞争力的测试能力。


STIEE专家参与IEC/CISPR标准制修订现场

STIEE一直秉承良好的服务理念,为广大实验室提供专业的服务


联系人

于超

电话:021-62574990-285

传真:021-62545249

E-mail:yuchao@seari.com.cn
